雷射偏振實驗

【一】雷射偏振特性與Malus定律

【二】 和 波片

【三】布魯斯特角

【四】TM 與 TE

【五】偏振在現實生活中的應用

---

【一】雷射偏振特性與Malus定律



1-將雷射光打到光功率計鏡片中心位置，且鏡片要與雷射光相互垂直。

確認後放入線偏振片PL1，留意，線偏振片PL1放入時，雷射光要打在鏡片中心，且鏡面要與雷射光垂直。

2-轉動偏振片PL1（起偏版），紀錄最大功率 =___ 與最小功率 =___

計算偏振度

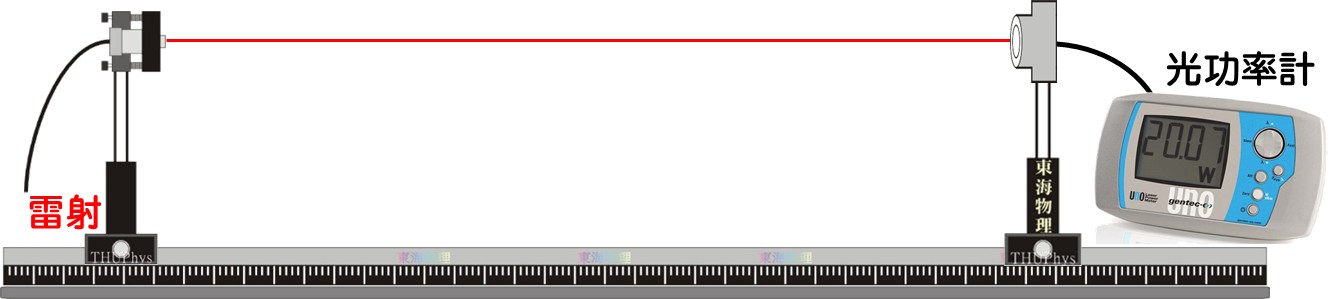

使用的光功率計如下圖，感測器前方有加裝一片濾片，量測時，光要打在鏡片中心位置。

這隻感測器最大可以量到300mW。NOISE LEVEL 100 pW。

3-線偏振片PL1（起偏版）轉一圈，找到功率最小的位置，紀錄此時刻度，將這個刻度定義為角度 90 度。補充：偏光鏡座刻度讀值。

4-將線偏振片PL1（起偏版）轉到角度 0 度的位置，紀錄量到的功率值，線偏振片（起偏版）每轉 10 度記錄一次光功率值。

5-畫出角度與光功率的關係圖

6-Malus Law驗證

當 時，量測 =______，將實驗值與理論計算值畫在同一張圖上，比較兩張圖的差異。

====================

Malus's Law：

維基百科...Malus' Law（馬呂斯定律）：在實際狀況，偏振片表面會反射部分入射光，偏振片本身也會吸收一些入射光，因此實際透射係數會低於這數值。

====================

Mulus Law 理論值與實驗值

可將數字填入空白處，試算表將自動計算理論值，並繪圖比較理論值與實驗值的差異。

7-加入第二片偏振片PL2（檢偏版）

a.先確定雷射與線偏振片PL1（起偏版）相互平行，再放入線偏振片PL2（檢偏版）。

b.線偏振片PL2（檢偏版）轉一圈，找到功率最小的位置，紀錄此時刻度，將這個刻度定義為角度 90 度。

c.將線偏振片PL2（檢偏版）轉到角度 0 度的位置，紀錄量到的功率值，線偏振片PL2（檢偏版）每轉 10 度記錄一次光功率值。

---

下一個實驗項目：

【二】 和 波片
